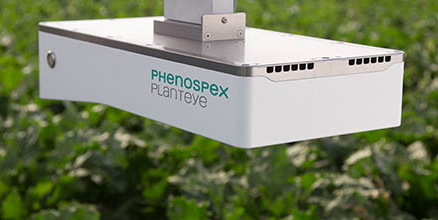

PlantEye F500

植物用マルチスペクトル3Dスキャナ
Phenospex社
3Dイメージングの強さと単一のセンサーによるスペクトルイメージングのパワーを組み合わせました。
PlantEye F500は、高解像度かつ範囲400?900nmの4チャンネルマルチスペクトルの上部カメラで映像を合成し3D形状を測定します。
この独創的なハードウェアベースのセンサー融合コンセプトにより、植物の各データポイントにX、Y、Z方向のスペクトル情報を提供することができます。
このスペクトル情報は、深さ情報のセンサーにより、角度および距離を容易に補正することができます。
メーカーWebページ

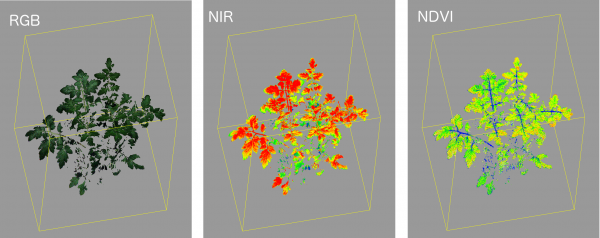

PlantEye F500でキャプチャーしたトマト植物の異なるスペクトル情報を持つ3D点群

どのように機能するのか?

この特殊なスキャニングを可能にするために、PlantEyeの既存のイメージングコンセプトに対し、植物を高頻度で照らし、3Dで取得した直後に最大4つの波長を測定するマルチスペクトルフラッシュユニットを加えました。
これにより計算上複雑なセンサ融合アルゴリズムを必要とせずに、3Dおよびマルチスペクトル情報を1つの結合データセットに重ね合わせることができ、形態学的パラメータおよび生理学的パラメータの両方を提供することができるようになりました。
すべての主要機能はすべての環境で動作します。また太陽光の下で動作させることができます。

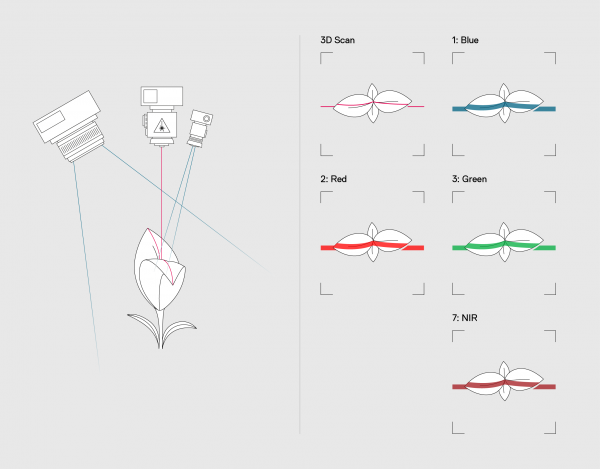

PlantEye F500は 3Dスキャン原理に加えて、レーザーの隣にマルチスペクトル・フラッシュ・ユニットを追加します。 3D情報を取得した後、このユニットは情景を数色で照明します。
右側の画像はカメラの視野を示しています。
その特定の波長における植物の反射率を測定するために、カメラで各色につき1枚の画像が撮影されます。

どのようなパラメータを測定可能か?

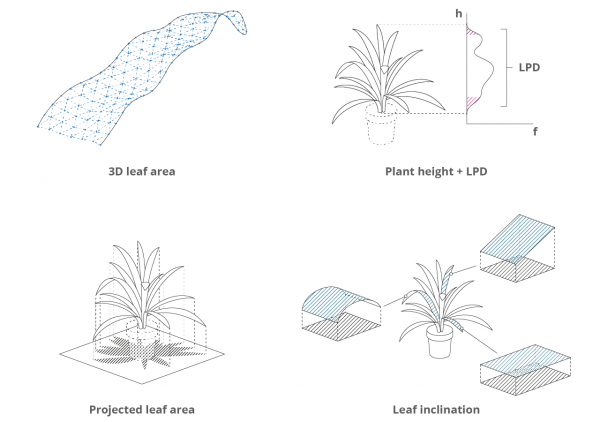

従来のPlantEyeでは、植物の高さ、3次元葉、投影葉の面積、デジタルバイオマス、葉の傾き、葉の面積の指標、光の浸透の深さ、葉のカバレッジなど、さまざまな形態学的パラメータを自動的に計算できました。
それに加えてPlantEye F500は、プラントの各点の分光反射率を測定できるようになりました。
緑色度、葉緑素量を計算するため、または老化を検出するために、各波長を統計的に個別に分析することができます。
次に波長は、NDVI(Normalized Digital Vegetation Index)、EVI(Enhanced vegetation index)、PRI(Photochemical Reflectance Index)など多くのスペクトル指標に組み合わせることができます。
PlantEyeが測定する波長は、研究アプリケーションに合わせて、利用可能な帯域幅の選択から選択できます。
PlantEyeによって生成されたポイントクラウドの各点(オープンPLY形式として保存)には、次のものが含まれます。
  • 空間内のX、Y、Z座標

  • 赤、緑、青、近赤外における反射率

  • 3Dレーザー(940nm)の反射率

  • ユーザのニーズとアプリケーションに応じた波長のカスタマイズ

PlantEye F500をカスタマイズして、必要とされるバンドを選択できます

PlantEye F500には、赤、緑、青、近赤外の4つの波長の標準セットがあります。
さらに、用途に応じた波長を見つけるために400-900n±20nmのさまざまな利用可能なLEDからカスタマイズすることができます。
Standard wavelengths
Peak Wavelength
Spectral half-width
Red (R)
624 - 634 nm
20 nm
Green (G)
530 - 555 nm
20 nm
Blue (B)
465 - 485 nm
20 nm
Near-Infrared (NIR)
720 - 750 nm
20 nm
