PAM 画像光合成測定

画像クロロフィル蛍光測定装置Plant Optical Measurement　WALZ社

HEXAGON-IMAGING-PAM

HEXAGON-IMAGING-PAMは、Walzのイメージングシステムの中で最も大きなものです。測定領域が広いにもかかわらず、さまざまなサンプルの測定に柔軟に対応します。
例えば、鉢植えの植物、大きなプラントトレイに植えられた苗、収穫された高木や低木のサンプルなど、さまざまなサンプルを測定できます。 20x24cmのエリアを、最高精度のPAM原理に従って、最大1000x1200px（2x2 binning）の解像度で測定することができます。

HEXAGON-IMAGING-PAMは、小型のMAXIイメージングシステムとは対照的に、4倍の測定面積と最大1.2MPの画像解像度（ビニングをオフにした場合）を提供します。この高解像度により、ピクセルサイズは100x100μmとなります。

Technical Specifications Prototype(PDF-File)320KB
HEXAGON Features and Specifications(PDF-File)4.1MB

HEXAGON-IMAGING-PAMの詳細はこちら open_in_new

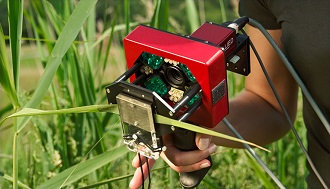

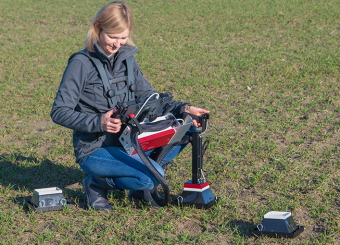

IMAGING-PAM MOBILE-Version

IMAGING-PAMのMOBILEバージョンは、フィールドでのクロロフィル蛍光イメージング用に特別に開発されたものです。
この測定システムは、低消費電力や24 x 32 mmのイメージングエリアなど、IMAGING-PAMのMini-Versionと共通の特徴を持っています。

小型植物、地上植物、光合成地殻の研究に特化したモバイル版のIMAGING-PAMです。新開発の暗順化ボックスにより、光化学系Ⅱの最大光合成量子収率（FV/FM）のフィールド測定が容易になりました。
測定ヘッドの延長ハンドルとトリガーボタンにより、優れたエルゴノミクス性を実現してます。

Brochure IMAGING-PAM M-Series(PDF-File)1.1MB

IMAGING-PAM M-Seriesの詳細はこちら open_in_new
IMAGING-PAM MOBILE-Versionの詳細はこちら open_in_new

IMAGING-PAM 3D-Version

IMAG-3Dは、3Dスキャナーによって拡張されたMAXIIMAGINGヘッドの進化版です。

Fraunhofer Institute for Integrated Circuits IISによって開発されたアルゴリズムを使用して、プロジェクターによってプラントに投じられた構造化光の画像から3Dメッシュを作成します。

プロジェクターは機器の裏側に、カメラはプラントの上に配置されています。
3Dイメージングの場合、カメラは高解像度モード（1280 x 960ピクセル）で撮影され、サンプル表面を正確にデジタル化します。

蛍光測定の場合、カメラを4ピクセルのビニングに切り替えることで最高の感度が得られ、その結果ピクセルサイズが大きくなります。

Brochure IMAGING-PAM M-Series(PDF-File)1.1MB

IMAGING-PAM M-Seriesの詳細はこちら open_in_new
IMAGING-PAM 3D-Versionの詳細はこちら open_in_new

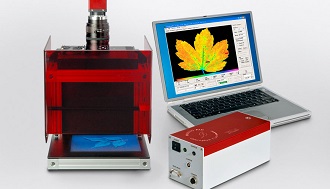

IMAGING-PAM MAXI-Version

IMAGING-PAM M-Seriesは17種類のパラメータを持ち、蛍光パラメータFtは連続的に値を返し、FoやFmは暗状態下での蛍光値を表現します。 Fv/Fmは暗状態下でのPSⅡの最大蛍光収率を測定し、Y(Ⅱ)は光が照射されている状態の蛍光収率値、また熱放散による影響を考えたY(NPQ)、Y(NO)の各値が表示されています。 PAR-absorptivity image( PAR-吸収度画像 )はNIRと赤色軽減に基づいた画像です。一般的なphotosynthetic electron transport rate (PS)はY(Ⅱ)、Abs．、PAR値から計算されています。

IMAGING-PAM 各バージョンでは、Multi Control Unit(IMAG-CG) からGigE通信ケーブルを用いて Windows PC専用ソフトウェアImagingWin から全ての制御・解析・データー保存（Excel）等を行うことができる。

Brochure IMAGING-PAM M-Series(PDF-File)1.1MB

IMAGING-PAM M-Seriesの詳細はこちら open_in_new
IMAGING-PAM MAXI-Versionの詳細はこちら open_in_new
